近期，外媒DisplayDaily曝光了Kopin于去年获得的一项VR光学模组相关专利，专利中描述了一种结合Micro OLED显示模组的轻薄紧凑型VR光学方案，FOV可达80°。

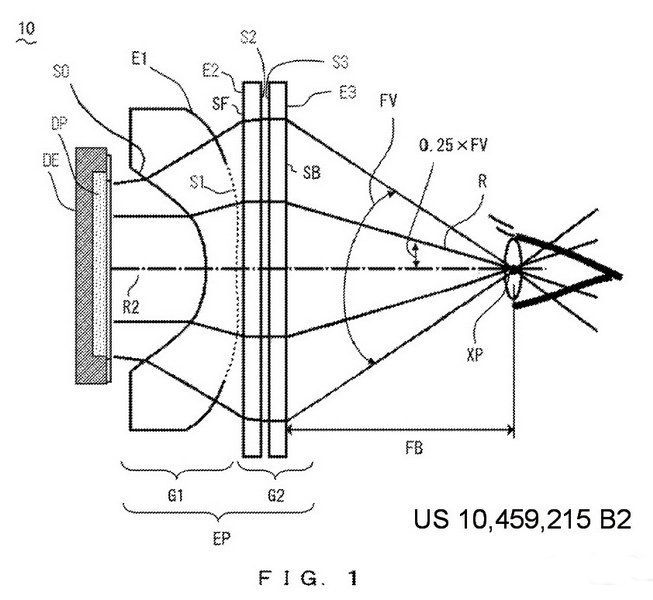

据了解，Kopin在专利中介绍的光学方案包括一个折射型负透镜、两个正菲涅尔透镜和一个衍射光学元件（DOE）用于校正折射型菲涅尔透镜产生的色差。

此外，考虑到光学模组小巧的体积，Kopin在专利中要求显示模组的对角线距离不超过1.57英寸（40毫米），比如其曾在CES 2020上展示的1.3英寸（33毫米）2.6K硅基OLED模组。而且，光学模组与佩戴者眼球之间的距离至少在15毫米或以上。

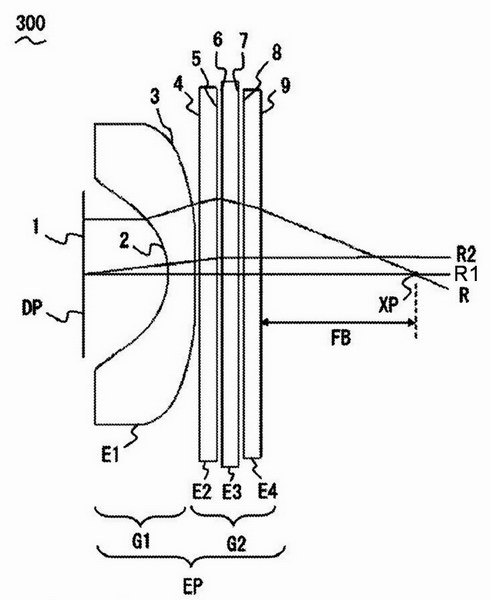

Kopin在专利中，还尝试了5种不同光学结构的排列组合，比如：1）不使用DOE；2）DOE置于两个菲涅尔透镜之间；3）DOE在第二层菲涅尔透镜之后；4）第一层菲涅尔透镜的基片是两面均为非球面曲面；5）DOE位于第一层菲涅尔透镜表层。

结果发现，DOE对于校正菲涅尔透镜的色差有效果，但5种方案都存在枕形失真的问题，因此需要通过为视频信号加入负畸变来进行调节。

总之，尽管Kopin的这项专利描述了一种可用于VR头显的紧凑型光学模组方案，但它并未用于此前Kopin与3M、松下合作开发的轻薄款VR头显原型，也并非Kopin研发的Pancake式光学方案。
