AR眼镜的光学和显示方案汇总，简明优缺点总结

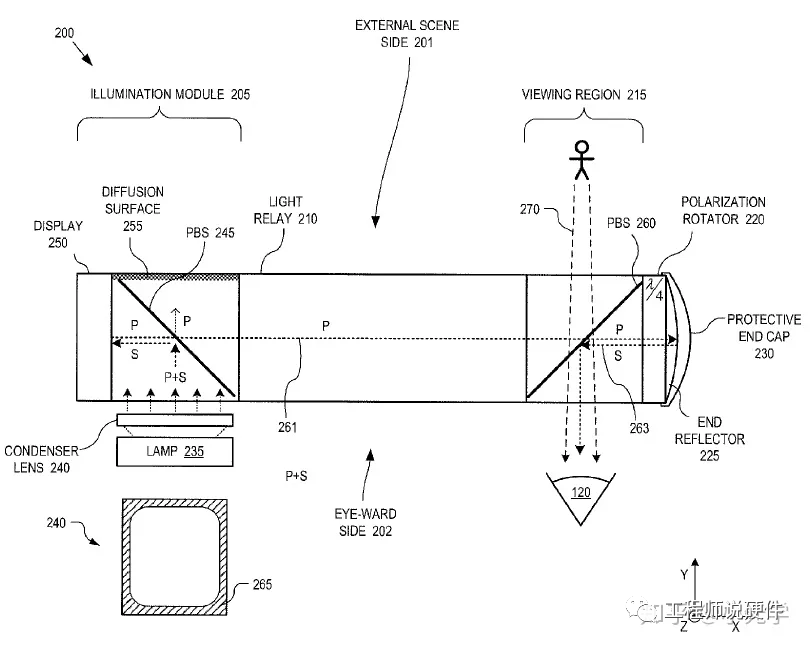

1）LCOS+棱镜

优点：价格便宜，体积小；

缺点：视场角小，遮挡视线；

代表产品：Google Glass；

原理示意图：

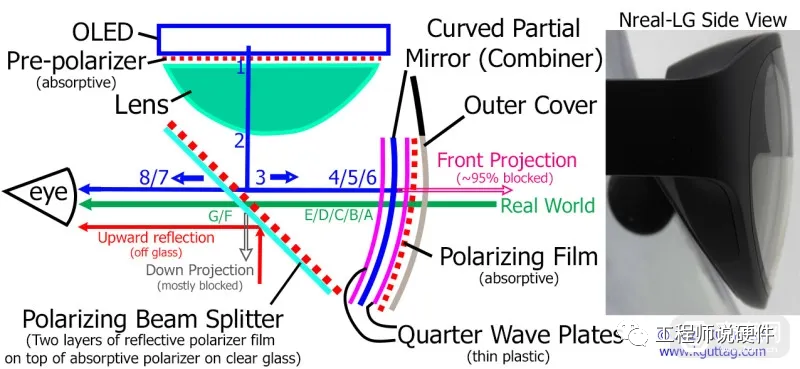

2）Micro OLED+BirdBath/自由曲面

优点：对比度好，分辨率高，色彩好，视场角大，功耗低，体积适中；

缺点：Micro OLED亮度较低，外界透光率低；

代表产品：雷鸟Air 1S；

原理示意图：

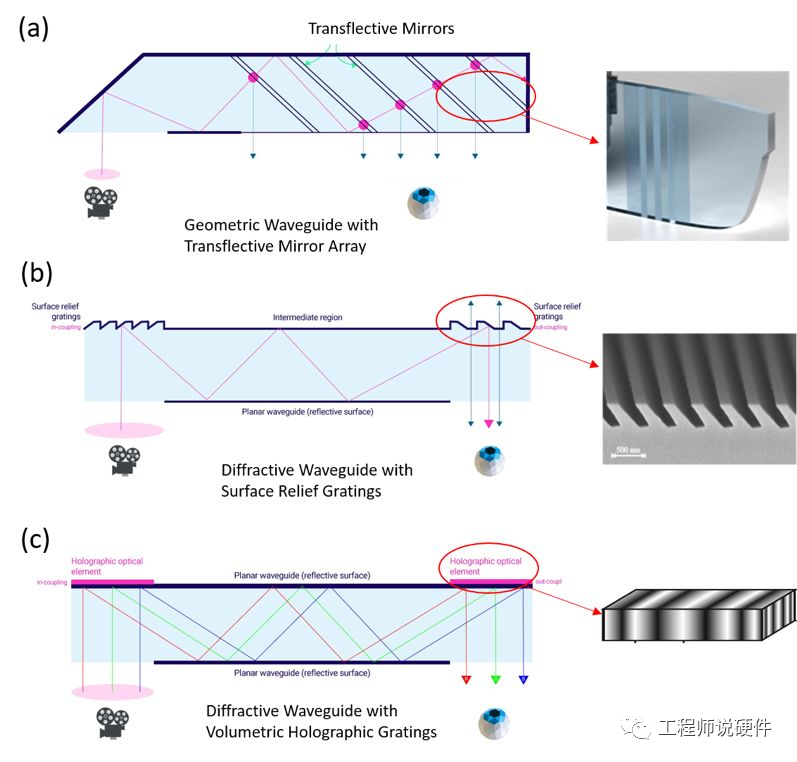

3）LCOS/DLP+光波导

优点：亮度高，分辨率高，功耗适中视场角大，动眼框大，非常轻薄，外界透光率高；

缺点：显示色彩和对比度稍差；

代表产品：Magic Leap1；

原理示意图：

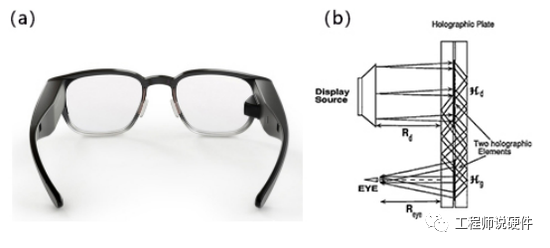

4）LBS+全息反射薄膜

优点：体积小，功耗小，外界透光率高；

缺点：视场角小，动眼框小，对比度低，色彩较差；

代表产品：North Focals；

原理示意图：

从显示性能和整机的轻便性角度考虑，目前业内广泛关注和研发的重点方向是Micro LED + 光波导，这也是行业普遍认为的发展趋势。

02 显示方案

1）LCD

优点：色域广，寿命长，技术成熟，成本低，功耗高；

缺点：光利用率低，对比度低；

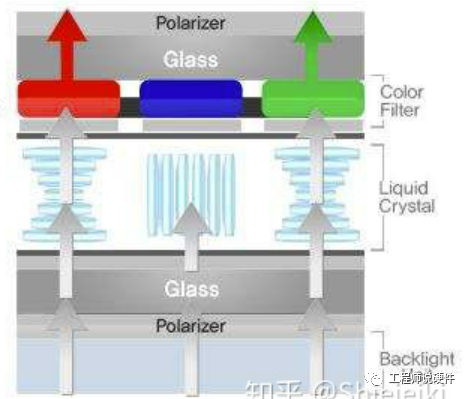

显示原理：穿透式液晶显示

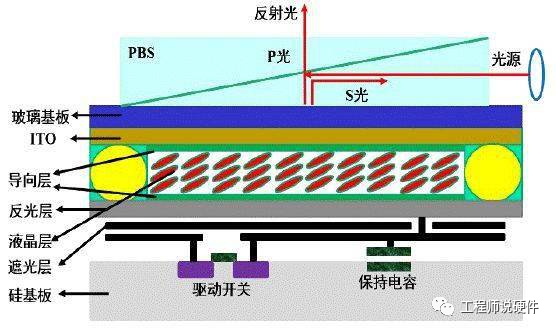

2）LCOS

优点：分辨率高，色域广，光利用率高，亮度适中，模组体积小，功耗适中，成本低；

缺点：响应速度慢，对比度低；

显示原理：反射式液晶显示

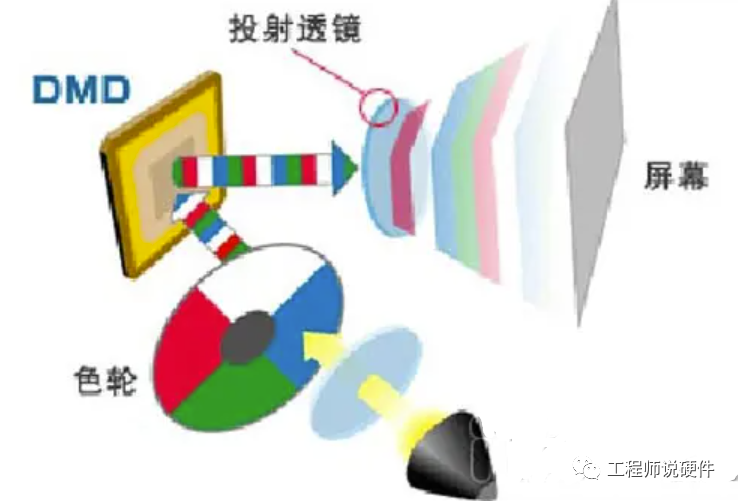

3）DLP

优点：亮度高，光效率高，响应速度快；

缺点：设计复杂，体积大，功耗高，成本高；

显示原理：数字微镜阵列

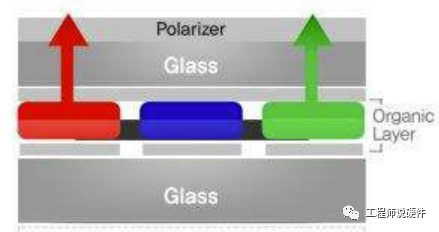

4）Micro OLED

优点：响应速度快，体积小，功耗低，成熟度适中；

缺点：亮度低，成本高；

显示原理：自发光

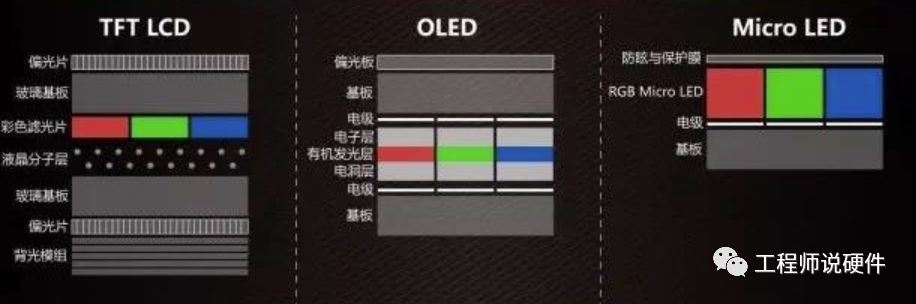

5）Micro LED

优点：响应速度快，体积小，亮度高，寿命长，功耗低；

缺点：成熟度低，成本高，暂时量产困难；

显示原理：自发光
