《深圳市虚拟现实产业专利导航分析报告》发布



7月12日，在“虚拟现实行业研讨会”上，深圳市增强现实技术应用协会正式发布《深圳市虚拟现实产业专利导航分析报告》，为政府投资决策、核心技术攻关和产业规划提供多维度的参考和依据。



《深圳市虚拟现实产业专利导航分析简报》



一、虚拟现实产业内涵

虚拟（增强）现实（Virtual Reality，VR/Augmented Reality，AR）是指借助近眼显示、感知交互、渲染处理、网络传输和内容制作等新一代信息通信技术，构建身临其境与虚实融合沉浸体验所涉及的产品和服务 。



二、虚拟现实产业发展态势

虚拟现实产业在经历VR元年、VR分体机爆冷一体机成主流后，2022年进入深度沉浸阶段，产业生态日益繁荣。

2022年全球虚拟现实产业市场规模为306.4亿美元，VR终端出货量超千万台，AR终端出货量45.2万台，较2021年出货量一降一升。

美欧日韩等国家的VR产业发展相对成熟，中国VR市场相对较小，2022年市场规模约为美国的一半。

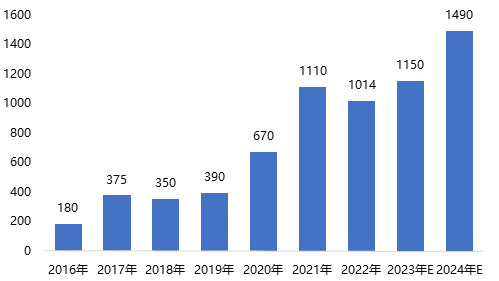

图1               2016-2024年全球VR头显出货量及预测（单位：万台）

来源：Precedence Research，VR陀螺

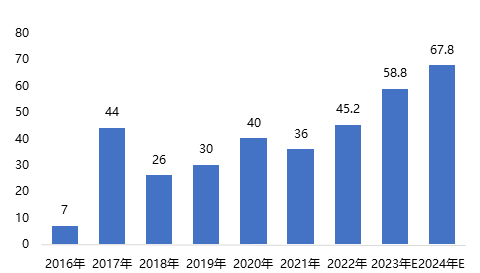

图2   2016-2024年全球AR头显出货量及预测（单位：万台）

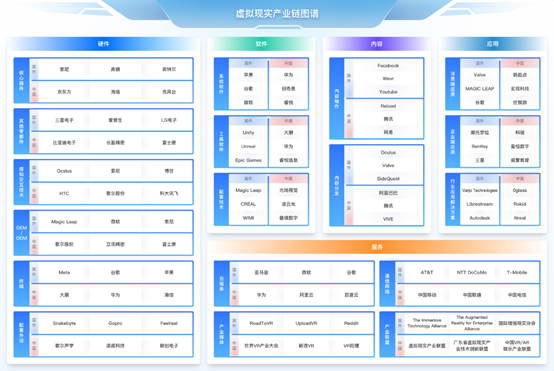

为了全面和直观的展示当前虚拟现实产业各细分领域的布局企业情况，梳理汇总了全球以及中国虚拟现实产业链上中下游各个企业，并绘制了产业图谱。



三、虚拟现实产业技术态势

近十年，中国虚拟现实产业专利申请公开量高于美日韩，中韩两国产业专利申请公开量整体呈增长态势，且中国增速高于韩国；美国产业专利申请公开呈先升后降态势，日本则呈现先降后升再降态势。

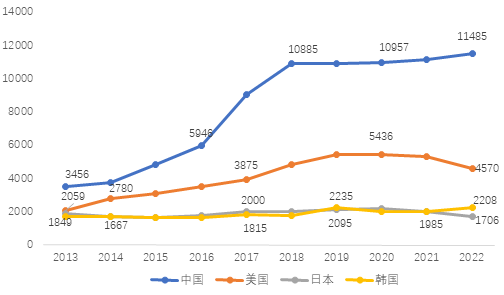

图3   中美日韩四国虚拟现实产业专利申请公开趋势（单位：件）



在虚拟现实产业排名靠前的全球专利申请人中，绝大部分均为企业类型的申请人，排名前三的是三星电子株式会社、乐金集团和京东方科技集团。

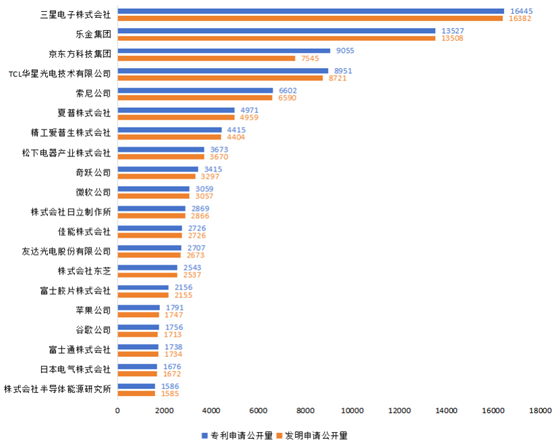

图4   全球虚拟现实产业主要申请人分布（单位：件）



从地域分布情况来看，截至2023年6月，在虚拟现实产业布局最多的是中国，专利申请公开量10.2万件，专利优势较大。日本、美国的专利申请公开量排名第二、三位，分别为7.1万件、5.9万件。此外，韩国和欧洲的专利申请公开量排名第四、五位，分别为4.2万件、2.1万件。中国、美国、日本、韩国及欧洲虚拟现实产业的专利申请公开量共计29.5万件，占全球总量的76.7%。

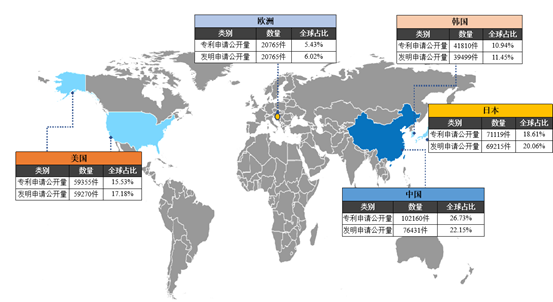

图5   全球虚拟现实产业申请分布



中国虚拟现实产业专利申请主要分布在珠三角、京津冀、长三角等地区，专利申请公开量排名前三的省份是广东省、北京市、江苏省。

在虚拟现实产业上布局专利最多的省份是广东省，专利申请公开量2.3万件，专利量优势较大。北京市、江苏省、上海市、浙江省专利申请公开量排名第二至五位，分别为1.4万件、8983件、5896、4307件。其中，广东省发明申请公开量1.4万件，北京市发明申请公开量1.2万件，江苏省发明申请公开量5899件，上海市发明申请公开量4577件，浙江省发明申请公开量3297件。

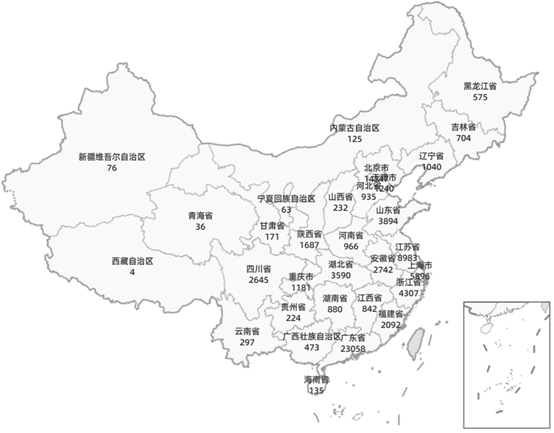

图6   中国虚拟现实产业申请省市分布（单位：件）



全球虚拟现实产业各细分领域的相关专利申请中，硬件领域的专利申请量最多，是重点研究领域，其次是应用和软件领域。

全球虚拟现实产业的相关专利申请中，硬件领域的专利申请公开量最多，共31.5万件，约占比55.88%，是虚拟现实产业的重点研究领域。应用领域的专利申请公开量排名第二，共10.2万件，约占比18.16%；软件领域的专利申请公开量为9.2万件，占比16.27%，排名第三；内容领域的专利申请公开量也相对较多，为4.3万件，占比7.64%，排名第四；此外，服务领域的专利申请公开量相对较少，为1.2万件，占比2.05%。

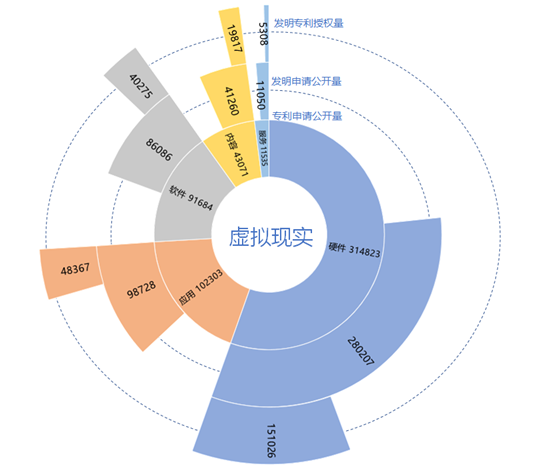

图7   全球虚拟现实产业专利技术分布（单位：件）



虚拟现实领域投融资金额、数量不断上升，超过一半的融资额流向光学器件、整机、传感器、3D设备等硬件领域。

据统计，近年来全球虚拟现实行业投融资总额及投融资并购数量总体在不断上升，且2021-2022年增长尤为明显，2021年全球虚拟现实行业投融资总额为554.5亿元，2022年为491.5亿元，同比下降11.4%，投融资并购数量335起。2022年全球虚拟现实行业超过一半的融资额流向硬件领域，其中光学器件、整机、传感器、3D设备备受关注；交互端主要集中在各类感知、识别、追踪技术。除了财务投资机构，全球科技巨头苹果、微软、Meta和字节跳动等近些年也不断在虚拟现实领域包括硬件、软件、感知交互等领域进行投资布局。

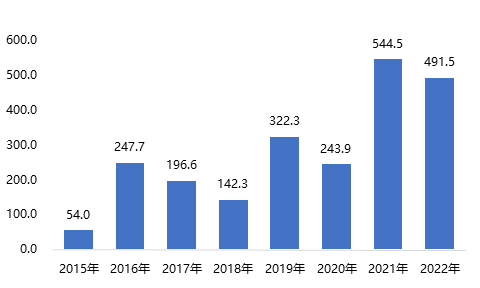

图8   2015-2022年全球VR/AR行业年度融资并购金额（单位：亿元）

来源：VR陀螺



四、深圳市虚拟现实产业发展

近几年，虚拟现实行业迎来重大利好，深圳市政府及各级职能部门相继发布2022-2025产业发展行动计划，其中虚拟现实产业在多个文件中都有明确计划要求。

深圳市虚拟现实产业累计发明专利申请公开量7758件，占广东省的比重达65.60%。从广东省各地市虚拟现实产业发明专利申请公开量的增速来看，深圳市近五年复合增速达-7.95%，排名第一。

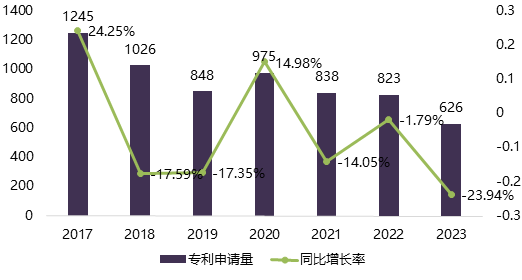

图9   深圳市虚拟现实产业近五年专利申请公开量及趋势

深圳市虚拟现实产业有发明专利申请活动的创新企业有1055家，占广东省虚拟现实产业创新企业总数的54.52%。广东省虚拟现实产业的龙头企业主要分布在深圳市，包括奥比中光科技集团股份有限公司、亿境虚拟现实技术有限公司、易天互联网络科技有限公司以及盈华讯方通信技术有限公司等。

深圳市从事虚拟现实产业的创新人才共2614人，占广东省虚拟现实产业创新人才总量的61.53%。从发明人技术领域布局来看，每位发明人在不同技术领域的专利数量有显著差异，"G02B27"（光学系统或光学仪器）领域专利数量最多，"G06T7"（图像分析）和"G06K9"（识别模式的方法或装置）也是高专利数量领域，"G01S17"（激光雷达系统）和"G01S7"（相关系统的零部件）领域专利数量相对较少。从专利数量分布来看，光学系统和图像处理相关领域（如"G02B27"、"G06T7"、"G06K9"）是主要关注点。新兴技术领域如"立体视频系统"（H04N13）和"激光雷达系统"（G01S17）也有一定布局，显示出对前沿科技的关注。

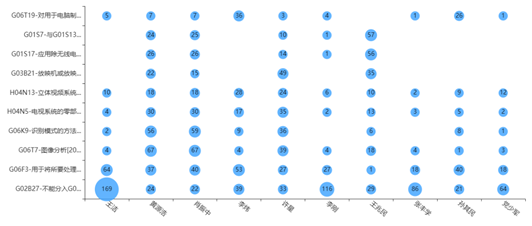

图10             深圳市虚拟现实产业发明人技术领域布局



深圳市在虚拟现实产业方面基础雄厚，产业链上下游均有企业覆盖，并且深圳市汇聚了大量虚拟现实产业的高端人才，这些得天独厚的条件将加速深圳市虚拟现实产业的发展。深圳市雄厚丰沛的企业、人才资源和相对完整的产业链以及各关键环节的行业龙头企业布局等为深圳市发展虚拟现实产业提供了“常量”。深圳市应稳住常量，抓好变量，把握虚拟现实产业发展的战略性机遇，推动虚拟现实产业快速发展，打造虚拟现实产业发展高地。
